残 留 応 力 測 定



金属内部の残留応力を測定します



 機械部品や構造物などの残留応力をX線の回折現象を利用して計測します。
 MIRRORCLEでは高エネルギーの白色X線を利用することができるので、深部まで非破壊で測定できます。またエネルギー分散方式で測定するため、複雑な形状のものでも測定可能です。


分析例 : 歯車の残留応力測定







 特定深さにおける回折X線をサンプル角度を変えて計測し、エネルギーのシフト量から応力を求めます。
 ヘリカルギアの歯面(0.2mm深さ)で測定したFe(110)回折ピークのグラフ(中央)と残留応力を示します。(右図)深さ0.2mmで引っ張り応力が圧縮応力に転じているのがわかります。

分析例 : ひずみゲージで与えた応力の測定

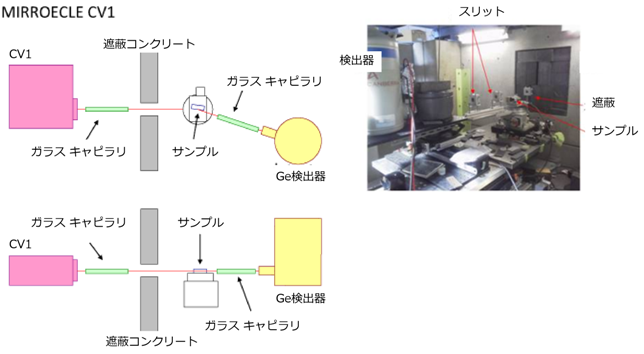

分析装置 :









光源 MIRRORCLE-CV1

X線エネルギー

10〜100keV

光学系 平行光学系
検出器 Ge半導体検出器
試料形状 任意
X線ビーム径 500μm以下(※)
測定領域 1cm以下(※)
最大測定可能深さ 鉄で1mm以下(※)
深さ分解能 1μm以上(※)

               ※測定条件による
